Vaskemaskin - Hvordan bytte kulelager

Gjelder for

    Løsning

    Henvis alltid til sikkerhetsinformasjonen i brukerhåndboken for produktet ditt før du utfører noen reparasjon eller vedlikeholdsoperasjon. https://www.electrolux.com/support/user-manuals/

    ADVARSEL! FARE FOR ELEKTRISK SJOKK

    Før enhver reparasjon eller vedlikeholdsoperasjon, deaktiver apparatet og koble fra støpselet fra stikkontakten.

    ADVARSEL! RISIKO FOR SKADE

    Vær alltid forsiktig når du flytter på apparater. For tunge apparater er det sikrest at to personer flytter det. Bruk alltid sikkerhetshansker og vernefottøy. Ha på sikkerhetshansker til enhver tid for å beskytte mot kutt fra skarpe kanter.

    ADVARSEL! RISIKO FOR ØYESKADE

    Bruk vernebriller hvis du utfører vedlikeholds- eller reparasjonsarbeid som involverer fjærer.

    ADVARSEL! FARE FOR KLEMME

    Bruk sikkerhetshansker hvis du utfører vedlikeholds- eller reparasjonsarbeid som involverer belter.

    ADVARSEL! KVELNINGSFARE

    Små deler, ikke for barn under 3 år. Hold alle små deler og emballasje utilgjengelig for barn.

    Bare voksne bør bruke eller installere produktet.

    Før vedlikehold utføres, slå av vannforsyningen til apparatet. Tøm alltid apparatet for vann. Vedlikehold bør utføres mens apparatet står oppreist. Resterende vann kan skade elektronikken hvis apparatet plasseres på noen av sidene.

    Sørg for å bruke produktet kun til det tiltenkte formålet og bekreft at det er en kompatibel del for det tiltenkte produktet.

    Ikke bruk eller installer produktet hvis det er skadet.

    Vær oppmerksom på at selv-reparasjon eller ukyndig reparasjon kan ha sikkerhetsmessige konsekvenser hvis det ikke gjøres riktig, og kan føre til at garantien bortfaller. Det er essensielt å inneha nødvendig kunnskap.

    Hvordan bytte ut kulelageret

    Advarsel!

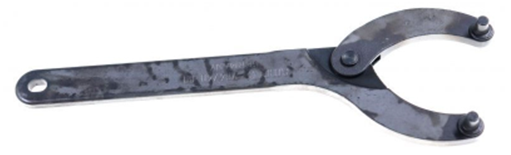

    For å løsne lageret anbefales det å bruke verktøyet med delenummer 8992980018-48/5:

    1. Fjern sidepanelet:

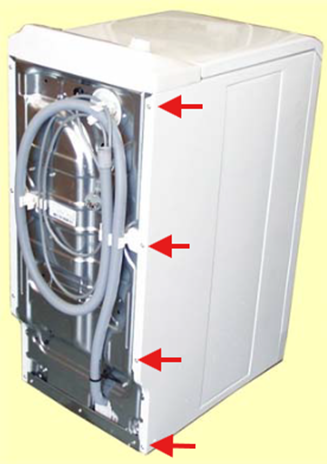

    Skru ut de 4 bakre festeskruene.

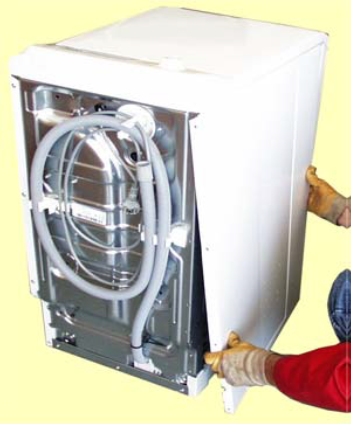

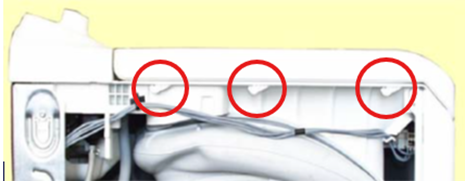

    Trekk sidepanelet bakover for å demontere den øvre forankringen og de tre forankringspunktene foran.

    Fjern sidepanelet.

    Advarsel: Glem ikke de to skivene ved montering. De sikrer jordforbindelsen til sidepanelene.

    Venstre lager

    1 - Fjern venstre sidepanel.

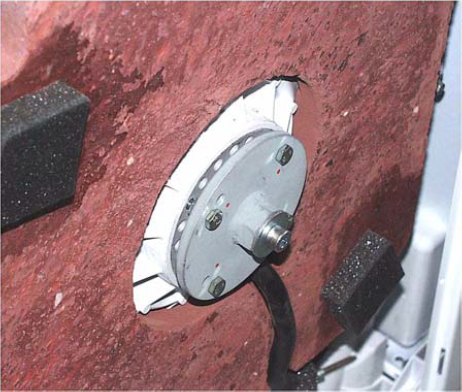

    2 - Fjern trommelskruen.

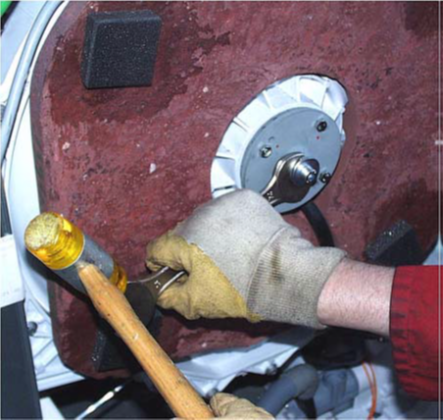

    3 - Bruk verktøyet PN 8992980018-48/5 for å løsne lagret (i åpningsretningen).

    Høyre lager

    1 - Fjern høyre sidepanel.

    2 - Fjern trommelskruen med remskive.

    3 - Fjern remskiven.

    4 - Fjern festedelene til trommejorden raskt med en sag

    5 - Bruk verktøyet PN 8992980018-48/5 for å løsne lageret (i åpningsretningen).

    Under montering, pass på at den runde pakningen er i riktig posisjon. Rengjør trommelakselen, smør akseltetningsringen, skru lageret på karet (med klokken).

    Merk: Disse lagrene er selvstrammende, så ikke stram dem for hardt.

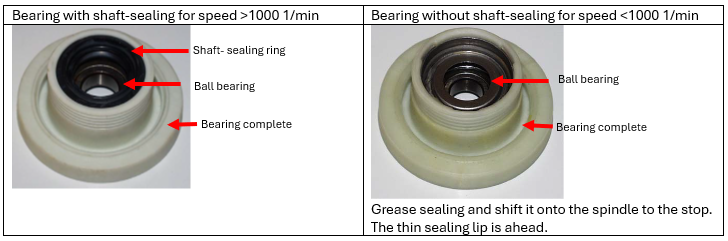

    Lager med akseltetting for hastighet >1000 o/min

    Lager uten akseltetting for hastigheter <1000 o/min



    Montering fullført

    Akseltetningsring

    Kulelager



    Montering fullført

    Kulelager

    Smør tetningen og skyv den inn på akselen til den stopper.

    Den tynne tetningsleppen er foran.

    6 - Når du monterer, gjenta trinnene i motsatt rekkefølge.
